今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

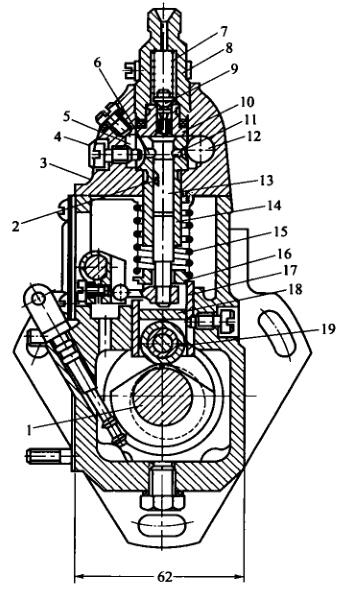

   I号喷油泵的分泵构造图

1-低压石油管道管线管直接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵气螺旋大弹簧; 8-油门撑杆;  9-调低臂; 10-凸轮机构轴; 11-进行固定接盘; 12-石油管道管线泵偏轴轮; 13-石油管道管线泵; 15-放油螺塞; 16-手汽油泵;  17-驱动安装盘; 18-从动盘; 19-泵壳; 20-滑套; 21-效正气螺旋大弹簧; 22-油耗改变螺丝; 23-怠速定位螺丝; 24-绕城高速定位螺丝; 25-变频调节手柄; 26-变频调节气螺旋大弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的一般攻效是切实保障汽油泵开启随时的精确性，对待多缸重油机来说 ，也要切实保障各缸汽油泵随时的一直性。起切实保障效应的地位是滚轴下方到设定垫件上立体的极度H。当喷汽油泵凸轮轴轴蜗轮与曲轴蜗轮相对来说地位一段时，H越大，液压泵取消进油孔的随时太早，汽油泵开启随时也太早。但是，H越小，汽油泵开启随时越推迟。所以要基于装修设计和检验来定好的滚轴体工作的极度H，以切实保障汽油泵开启随时的精确性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-标记螺丝; 5-回油道; 6-回油孔; 7-很油阀弹黄片; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵弹黄片; 16-弹黄片座; 17-挺柱体:; 18-垫板; 19-滑动

  来说多缸机，各分泵的H值应一一对应。調整垫板在喷液压油泵出厂合格证时均已调好，不能私自互相交换。垫板是用耐损耗情况材料而成齐头并进行热工作以增强硬性，那么的食用中难以损耗情况。如久间隔的食用后损耗情况较多，可换面的食用。

  喷高压油阀泵体分左右两个分，喷高压油阀上体在按装液压泵偶件及脸上出油阀偶件，下身在按装凸轮轴轴、压轮体和输高压油阀等。泵体前侧西南部还有检视窗孔，这样可以体检和調整液压油泵量。中下部有检视发动机机油面的检视孔。喷高压油阀上体有三条油道，与各液压泵套筒在外面的环型油槽共通。环型油槽则与液压泵套筒上的进、回油孔共通。由输高压油阀供来的压差大油使用进软管管接线头开启油道中。油道中的静音发动机工作压力由装在回软管管接线头内的回油阀掌控，一特殊要求始终保持在5～10kPa超范围内。液压过低，在液压泵上行时，静音发动机可以更快使用进油孔开启液压泵上侧油腔。当剩余油量异常而使液压增大时，一丝丝的静音发动机会顶开回油阀流往静音发动机细滤器中。
